沈阳祥和地板厂无线监控系统工程案例

一,无线数字监控系统概述 :
VIVOIP无线视频语音系统,是微波扩频通信技术和MPEG4/H.264编解码压缩技术结合的产物.,将视频(video),语音(voice)编码后通过无线IP网络传输,实现远程无线监控。
前端由电信级无线网桥,MPEG4编码器,摄像机,云台,解码器,天线,馈线等设备组成。后端监控中心由接收端无线网桥,监控计算机组成(如需电视墙,则需要解码器)。
二,系统设计思想
1,系统设计原则
1)先进性
此系统利用现有的综合布线网络传输图像,并进行实时监控。系统所需的前端设备少,连线简洁;监控中心仅需一套综合管理软件系统即可。 在前端也可通过无线的方式传输到监控中心。
2可靠性
此系统的主要设备摄像机和嵌入式网络视频服务器都采用了嵌入式实时操作系统,所需设备简单,而图像的传输是通过无线来实现的,系统的可靠性是相当高的。无线部分采用的是朗讯的无线室外电信级网桥,比无线路由或者无线AP的稳定性要高的多,无线链路稳定,无误码丢包等情况。
3性能价格比
此系统所需设备极其简单,系统的控制全由监控中心的综合管理软件系统实现,省去了传统模拟监控系统中的大量设备,如昂贵的矩阵,切换器等。由于图像的传输通过综合布线网络,省去了大量的视频同轴电缆,降低了费用。采用无线的方式,省去了复杂的挖地,布线等情况。
4安全性
系统设置了不同等级的使用者权限,仅有最高级权限的用户才可对整个系统进行设置或更改。没有权限的用户是接收不到图像的。图像数据的存储是专有的格式。无线采用朗讯特有的TUBOCELL协议,外界无线系统无法进入该系统。设备采用2.4G朗讯KARLNET无线网桥设备,2.4G频段无需向无委会申请,可免费使用。
5使用及维护性
系统的安装极其简单,软件系统的安装及使用也非常易懂。在维护性方面,系统的接线十分简洁,而主要设备的可靠性很高,维护性能好,而且可实现远程维护。
2,系统设计的功能

沈阳网络工程公司|沈阳网络布线公司|沈阳综合布线公司|沈阳监控工程公司|沈阳视频监控工程公司

  1. 管理功能

在监控中心通过网络随时可以看到每个监控点工作的情况,人员的工作情况。

沈阳网络工程公司|沈阳网络布线公司|沈阳综合布线公司|沈阳监控工程公司|沈阳视频监控工程公司

  1. 安全保卫功能

通过录像,报警,掌握充足的证据,保护监控点的财产和设备的安全运行,以及员工的安全。

沈阳网络工程公司|沈阳网络布线公司|沈阳综合布线公司|沈阳监控工程公司|沈阳视频监控工程公司

  1. 保密功能

通过密码管理,对不同职位的人开放不同的权限,观看不同的图像。

  1. 交流功能

网络视频服务器可外接话筒和音响系统,完成简单的点对点或多点的视讯会议功能,而且没有任何费用。前端安装扩音喇叭和麦克风,以后可以对前端点进行喊话或双向语音交流。
5) 数据传输功能
一些只要基于TCP/IP协议的数据都可以通过该网络传输。在监控点只要通过交换机,那些点就可以连入内部局域网。
6) 远程监控功能
通过该系统,不增加任何费用就能实现远程IE监控和客户端软件监控。
三,网络组网拓扑图

前端部分系统连接示意图:
(系统由以下几个部分组成:1,一体化摄像机。2,室外云台。3,室外云台解码器。4,网络视频服务器。5,无线网桥。6,避雷器。7,室外天线。8,连接线等附件)
也可连红外对射,报警器,烟感器等。

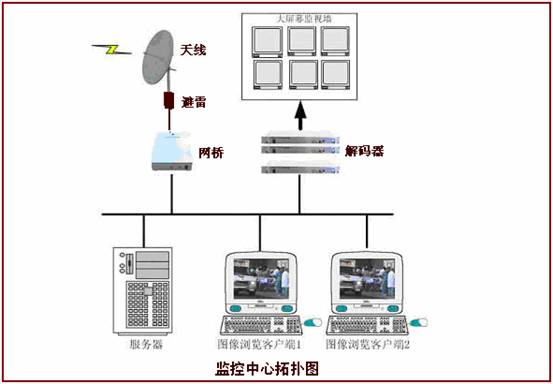

后端系统图片连接示意图:
(系统由以下几个部分组成:1,接收端天线。2,避雷器。3,无线网桥。4,计算机。5,(如需电视墙显示则需要解码器)

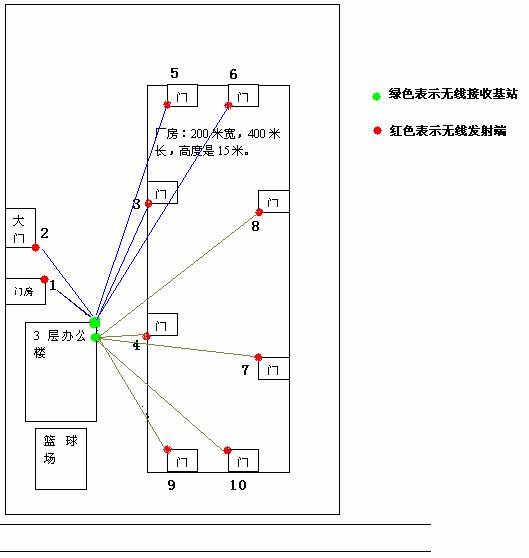

七,现场情况拓扑图及解决方案
办公楼离各监控点较远,最远点有900米左右,如果采用视频线,信号衰减严重无法进行传输,采用光纤价格过于昂贵,同时由于该厂是钢铁企业不方便布线,故采用无线解决方案。总共有14个点需要监控,其中4个点采用有线的方式互联。要求能在局域网内看。

解决方案
考虑到软件的兼容性,4个有线监控点采用一个四路的视频服务器。其余采用无线单路视频服务器。
在3层楼的办公室设置两个无线基站,一个基站接收1,2,3,5,6五个远端的发射信号。
另一个基站接收4,7,8,9,10的前端信号。
监控点高速球机是在厂房里边,高速球机接视频服务器,通过网线连接到屋顶,通过网桥天线发射到办公楼监控中心。
3楼位置需要的设备是:1,2.4 G,12dbi全向天线两根,馈线+转接头两根
2,2.4G室外电信级朗讯karlnet无线网桥,2个。
3,交换机一个
4,避雷器2个
监控点需要的设备是: 1,14DBI定向天线
2,2.4G朗讯karlnet无线网桥
3,单路MPEG4视频服务器
4,避雷器
5,室外防水箱
中心站的两个接收端是两个RJ45接口,通过一个交换机连接到一台存储计算机上面。整个局域网内的客户,通过用户名及密码都可以实现监控。可以设置管理权限等。
方案报价(不含税)
1,CIF画质

型号

单价

数量

前端监控点部分

2.4G朗讯karlnet无线网桥

VIEN1100

10

单路MPEG4视频编码器(含语音)

VI-1001
(可自配)

10

四路视频编码器
(实时)

VI-2004
(可自配)

1

防水设备箱

可自配

10

馈线+转接头

10

避雷器

广州雷讯

10

14dbi定向天线

TDJ-2400BKC14
健博通

10

高速球机

10

抱杆

定制

10

后端监控中心部分

接收端基站

朗讯karlnet

2

12dbi全向天线

TQJ-2400AT
健博通

2

交换机

可自配

1

监控计算机
P4,1G内存,256显卡,600G硬盘

可自配


2,D1画质报价

型号

单价

数量

总价

前端监控点部分

2.4G朗讯karlnet无线网桥

VIEN1100

10

D1单路MPEG4视频编码器(含语音)

VI-1001H
(可自配)

10

四路D1视频编码器
(实时)

VI-2004H
(可自配)

1

防水设备箱

可自配

10

馈线+转接头

10

避雷器

广州雷讯

10

14dbi定向天线

TDJ-2400BKC14
健博通

10

高速球机

10

抱杆

定制

10

后端监控中心部分

接收端基站

朗讯karlnet

3

12dbi全向天线

TQJ-2400AT
健博通

1

14dbi板状定向

TDJ-2400BKC14
健博通

2

交换机

可自配

1

监控计算机
P4,1G内存,256显卡,600G硬盘

可自配

该设备的工作温度为 -35摄氏度~+55摄氏度
