沈阳市传染病医院四层门诊楼共6500平米，现重新装修改造调整格局，此次网络布线将全新设计，共266个信息点，建立一个满足现代医疗信息数据安全，稳定，高速通信的网络环境。为了有效地组织管理医院门诊楼网络布线工程项目的施工，确保工程施工按时、保质、保量完成该项目的安装、测试和调试工作，使整个系统的功能达到医院的应用设计要求，我们根据以往的设计经验，编制了如下布线工程方案。

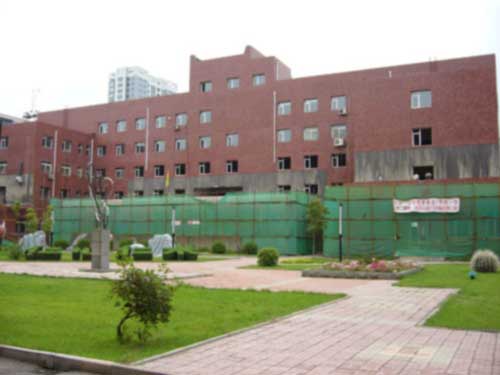

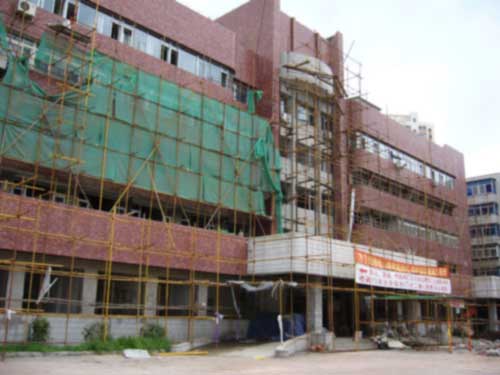

图：四层门诊楼

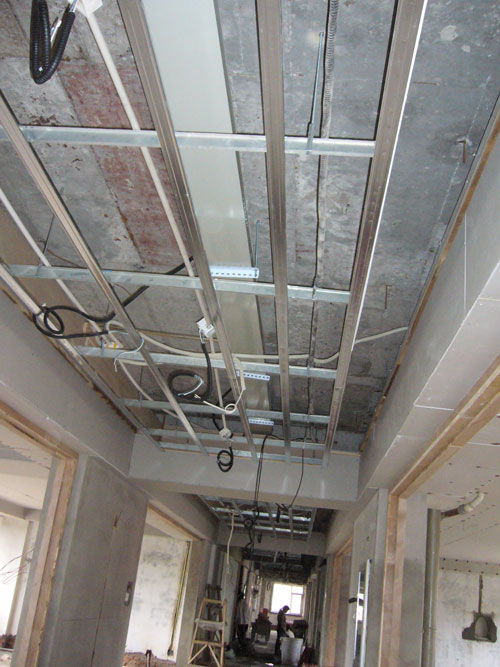

图：楼内走廊棚顶桥架
门诊是医院业务最繁忙、最关键的部门之一，众多的患者包括急重症病人都在门诊等待医生的及时诊断，患者从进入医院挂号到诊断、检查、取药离开医院涉及医院多个业务系统的相互配合。门诊众多系统中任何一个环节出现问题，都会直接导致医院大规模的瘫痪，不仅给医院造成直接经济损失，更有可能耽误对患者的最佳诊疗时机，对病人生命造成威胁。门诊业务系统的可靠性要求高、并发性、实时性和突发性强等特点对门诊的网络也提出了电信级的高可靠要求。
除了选择高可靠核心设备，在医院资金允许的情况下应该考虑在网络中心采用双机冗余的方式以进一步提升整个网络可靠性，这样任意单核心设备故障或者链路故障都不会影响网络的正常运行。正是考虑到门诊系统对网络的高可靠要求，沈阳财富通科技也强烈建议医院用户在门诊网络中同样采用双归属的高可靠拓扑结构，但双核心并不意味着医院要投入双倍的资金去构建门诊网络，华为的IRF智能弹性框架技术能在提升网络性能、可靠性的同时，还能降低网络建设成本和维护成本，并为将来的平滑扩展奠定良好基础。

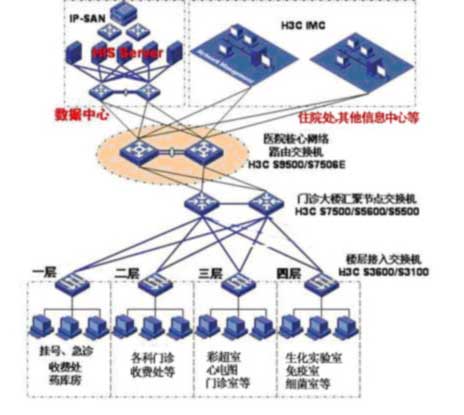

利用IRF智能堆叠技术，可实现多达8台华为交换机设备的统一管理，与传统堆叠技术不同，IRF可实现堆叠设备之间的三层路由信息共享，支持跨设备的链路聚和技术，在门诊网络中，各楼层的接入交换机通过堆叠变成逻辑上的一台设备，可将传统的跨设备双千兆链路的主备工作模式转变为跨设备双千兆链路捆绑模式，这不仅提高了网络的接入带宽，而且提升了网络可靠性。

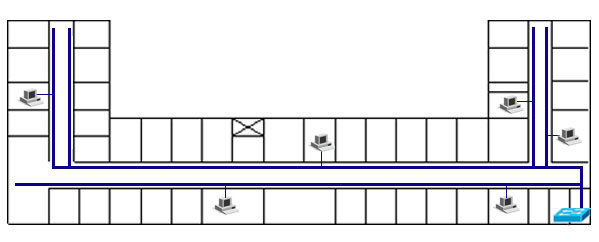

图：单层主干线俯视走线图
