复合型电源防雷箱
安全注意事项
    · 当防雷箱安装于最终系统时,必须执行标准 GB4943EN60950IEC60950)的所有要求。
 ·设备应当由被授权的专业人员安装。安装时必须断开电源,严禁带电操作,以防发生意外。



适用范围
·电源防雷箱适用于电力设备防雷保护, 能为有效记录雷击和浪涌次数提供依据;
·广泛应用于通讯类机房、计算机机房、通信、电力、厂矿、金融、民航、铁路等系统的主电源防雷击及过电压保护;
· 建筑物总配电室,须安装第一级防雷设施的环境;
· 无人执守但须安装第一级带遥信指示的防雷设备的环境;
· 需要有第一级防雷失效指示、报警指示及雷电泄放记录的环境;
· 小面积但要求两级电涌保护的环境。
性能特点
· 采用最新热脱离技术,彻底避免火灾
· 两级防护,通流量大,残压低, 响应时间快
· 采用特殊冲击熔片,具有高可靠性
· 自带远程告警干接点,便于远程监控
· 配备雷电计数器,准确记录雷击次数
· 带有模块告警指示灯,提供模块劣化指示
· 带有电源状态指示灯,指示防雷器工作状态
· 采用温控保护电路,内置热保护,工作稳定可靠
· 核心元件采用国际知名品牌,性能优异
· 可以实现凯文接线;结构严谨,安装方便,维护简单
· 工艺考究,能在酸、碱、尘、盐雾及潮湿等恶劣环境下长期工作
主要技术参数

型号
AX80ABC
AX80BBC
AX80CBC
AX80DBC
标称工作电压Un
380V
最大持续工作电压Uc
385V
标称放电电流
(In 8/20μs)
前级:40KA 后级:20KA
最大放电电流
(Imax 8/20μs)
前级:80KA 后级:40KA
保护模式
L1,L2,L3,N-PE
L1,L2,L3-N,N-PE
L,N-PE
L-N,N-PE
保护水平Up
(8/20μs In)
≤1200V
响应时间
≤25ns
雷电计数
0-99
遥信端子
COM公共点 、NO常开 、 NC常闭
外形尺寸(mm)
450*340*130
接线线径
10-25mm2
防护等级
IP20
安装方式
户内壁挂式
工作环境
环境温度:-40℃~+85℃; 相对湿度:≤95%(25℃);海拔≤3km
注:产品规格可能不定期更新,请咨询安迅公司了解详情。

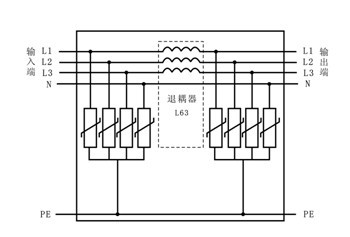

产品原理图--以AX80ABC为例
