AZY2003机房监控软件系统
中心机房是整个信息系统的核心部分,为保证计算机系统和通讯网络的安全正常运行,与之配套的机房动力系统、环境系统、消防系统、保安系统必须时刻处于稳定正常受控状态,否则造成的后果不堪设想。因此对机房进行实时集中的监控,及时发现存在的隐患,做到少人直至无人值守极其必要。
    AZY2003机房监控系统是安之源公司集多年监控系统开发的经验,在总结国内外多套机房监控软件的基础上,隆重推出的技术更先进、功能更完善的最新一代机房监控软件,它集机房监控
和机房管理于一体,突出体现整体智能机房的概
 念,一经问世便迅速在许多行业的重点机房中得到应用,并为许多系统集成商所推举和称誉。


监控对象及内容

      1、动力系统:一级配电、二级配电、发电机组、组合电源、UPS、电池、开关、防雷器...
      2、环境系统: 精密空调、泄漏、温度、湿度、新风机、气体、尘埃...
      3、消防系统:消防控制器、烟感探测器、温感探测器、其它消防设备...
      4、保安系统:门禁、闭路监控、报警探头、其它保安设备...
      5、网络系统:路由器、交换机、主机、服务器、其它通讯设备...


动力系统

      包括:配电柜、开关、UPS、电源防雷器、直流电源、柴油发电机组等。
      1、配电柜:监测一级、二级交流配电柜的主回路和各分回路的各种参数如电压、电流、频率、有功功率、功率因数、无功功率、视在功率等。
      2、开关:监测各级回路的开关状态。
      3、UPS:监测输入/输出电压、电流、频率、功率,蓄电池组的电压、后备时间、温度等参数,整流器、逆变器、电池、旁路、负载等部件的状态。
      4、电源防雷器:监测电源防雷器的工作状态,对防雷器被雷击或浪涌破坏进行实时的记录和报警通知。
      5、直流电源:监测输入市电状态,各部件的状态及参数,监测蓄电池组的电压、电流、温度、容量等参数。
      6、柴油发电机组:监测发电机组运行状态以及输出电压、电流、频率、水温、油位、油压等参数,控制发电机组的启停。

环境系统

      包括:空调、新风机,漏水(漏油)、温湿度等。
      1、精密空调:监测回风温度/湿度等参数,压缩机、风机、冷凝器、加热器、加湿器、去湿器等部件的状态,控制空调的启停,调节温度和湿度。
      2、普通空调:通过对其控制电路的分析,可实现对普通空调的状态监测和启停控制。
      3、新风机:新风机工作状态监测以及启停控制。
      4、漏水(漏油):监测精密空调、窗户、水管等附近漏水的发生,监测柴油发电机组等附近漏油的发生,并及时报警。
      5、温湿度:监测各房间温湿度传感器所采集的温度和湿度数据,并越限报警。

消防系统

      通过采集消防控制器的报警信号或烟感探测器、温感探测器的报警信号,实时监测火灾状态。当有火警发生,监视系统以直观的画面显示报警信息并作报警通知,采取相应控制措施如打开机房门,并启停其他相关设备。

保安系统

      包括:门禁管制系统、视频图像系统、防盗报警系统等。
      1、门禁管制系统:通过门禁控制器提供的协议或门禁管制软件来监测门的开关状态,刷卡开门时间、门区及卡号,记录和显示进出门统计资料。控制门的开关、门禁系统与CCTV系统联动对进出机房的人员进行自动录像等。
      2、视频图像系统:图像监控采用视频组态的概念,将各通道的图像以控件组态的方式随意插入某个界面。对于大型的监控系统而言,以电子地图的方式来集中管理各个场地的图像界面,十分方便。由于本系统将动力环境监控和图像监控合二为一,因而可以随意实现动力环境与图像的联动控制。一旦有异常事件发生,监控系统自动弹出现场图像画面,即时录像并作报警提示和处理。
      3、防盗报警系统:通过采集人体移动探测器、玻璃破碎传感以及其他防盗报警设备的报警信号,以监测机房保安防盗状况,发现报警立即发出通知,并启动其他相关防盗措施如启动警铃、开启灯光并录像等。


设计要求

      1、采用大型数据库SQL Server 2000,数据操作更加安全稳定。
      2、系统将设计程序和运行程序严格分开,系统的稳定性得以大幅度提高。
      3、采用许多并发机制,采集循环时间显著缩短,系统的响应时间有明显的改善。
      4、不同责任人分组报警,责任人密码确认,报警电话接听记录等。
      5、视频图像与动力环境数据有机集成于同一监控软件平台,图像效果良好。


硬件特点

      1、通用性:设计符合国际工业监控开放式设计标准,支持众多厂商的智能化设备和非智能化设备。
      2、可靠性:系统具有良好的电磁兼容性和电气隔离性能,不影响被监控设备正常工作,全部硬件均采用国内外著名的工控设备,可靠性高,平均无故障时间大于20万小时。
      3、兼容性:支持各种智能设备,如STULZ、LIEBERT、RC、HIROSS等精密空调,MGE、EXIDE、SICON、LIEBERT、IMV等UPS。支持所有提供开放协议(如RS-232/422/485、Lonworks、SNMP等协议)接口的设备。

软件特点

      1、简单直观的操作:AZY2003系统软件基于实时多任务WIN98/2000/NT操作系统,在图形用户界面(GUI)环境中,以控件组态的方式构造监控系统。
      2、丰富的界面组态:用户可按自己的意愿构造美观的人机交互界面。系统提供丰富的控件及控件库可供用户自由组态,所有控件的大小、颜色等属性均可自由设置。
      3、强大的Web功能:系统采用Browser/Server方式,通过客户端软件或浏览器可实时查看监控系统界面。
      4、自定义报警:用户可自定义报警级别及图形、颜色、声音、电话等报警方式,同一事件可设置一种或多种报警方式。当发生报警事件时,采用相应的报警方式。
      5、开放式数据库接口:系统数据库采用SQL Server2000,与数据库接口采用ODBC技术,使系统从根本上脱离了数据库的限制,也就是可支持各种类型数据库。
      6、丰富的管理功能:AZY2003不仅仅是单一的监控系统,同时也是一个管理系统,增加了机房设备管理、值班日志管理、报警确认管理、事件处理管理等许多十分必要且有效的管理工具,机房的监控和管理一体化,更加突出体现整体智能机房的概念。

安全性

      1、系统具有专家诊断功能:能监视到设备各部件的运行状态和工作参数,提示故障部件原因并及时报警。
      2、强大的电话语音功能:对各种设备的报警及专家处理提示均可采用语音系统。一旦有事件发生,系统会轮流拨打所设置的号码(手机、电话),采用语音通知有关人员,并且要求接听者输入密码,直到有人确认接收到报警信息为止。
      3、强大的数据管理功能:可存储长达一年的数据,并用历史曲线显示任意时间段的数据情况。
      4、严格的密码管理:确保系统运行安全。

可维护与可扩充性

      系统软硬件设计均采用模块化结构,便于扩展和维护。

 主要功能
 1、实时监视各系统设备的运行状态和工作参数,并以图形用户界面(GUI)动态直观显示;
2、发现部件故障或状态异常,即时采取语音、电话、手机、短消息等方式报警,通知管理人员;
3、记录保存历史数据和报警事件,以供查询统计,并提供多种图表曲线分析工具;
4、人工\自动控制功能,管理者可以自己定义联动策略,各个子系统协调运行,十分灵活;
5、集中分布式监控,采用Browser/Server方式,网络上的授权用户直接WEB浏览监控系统并远程控制;
6、提供机房设备管理功能和智能专家诊断建议,可以迅速查出事故发生的原因及处理方法;
7、不同的报警事件可以选择不同的电话组别,每个电话组别里,电话号码数量不受限制,并且系统 具有接听确认记录,确保报警信息发布到人,做到万无一失;
8、集数字图像监控系统和门禁管理系统于一体,与其它子系统联动十分方便。





多个机房联网监控

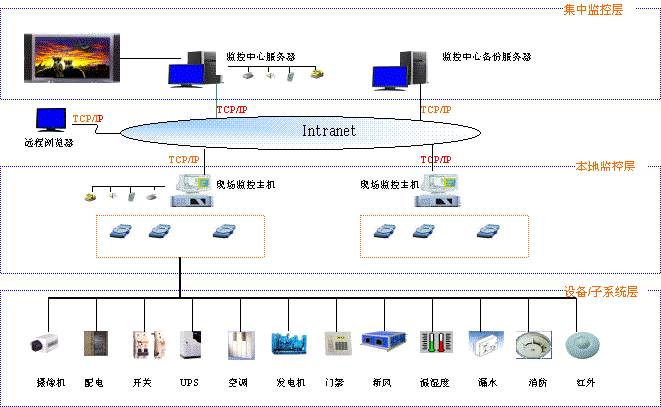

  机房联网监控系统指建有专用计算机网络机房的单位,设立统一监控管理站,对分布在不同区域的多个机房内各类设备和信息进行全数字化集中监控管理,少人或无人值守,满足现代化机房管理的需要。
系统主要监控对象包括:配电柜、开关、UPS、发电机,空调、温湿度、水浸、新风机,门禁管制、防盗报警、视频图像、照明控制,消防报警。
    每个独立机房可形成一套完整的监控系统本地站。由监控管理站对各监控本地站实施二次集中监控管理,实现管理者对所有机房及机房内设备环境系统的远程集中联网监控管理。
  实施机房联网监控系统后,可带来明显的管理、经济和社会效益:
        1、提升机房的管理水平,提高单位的管理形象。
        2、对分布各地的多个机房实现集中监控管理;实现机房24小时无人值守,节省人员财力。
        3、及时预见和分析设备故障,及时发现、排除设备故障。
        4、有效降低设备损坏情况的发生,减少维修的时间和费用,降低运营成本。
        5、对出入机房的人员实现科学有效的监控和管理,增强机房的安全防范。
        6、主管领导在自己的办公室或是在外地可随时浏览各个机房的运行情况。
  总之,机关及企事业单位建立实施机房联网监控系统后,可以提高管理水平,节约管理成本,提高机房设备运行的安全性和稳定性,确保管理及经营业务的正常开展。
